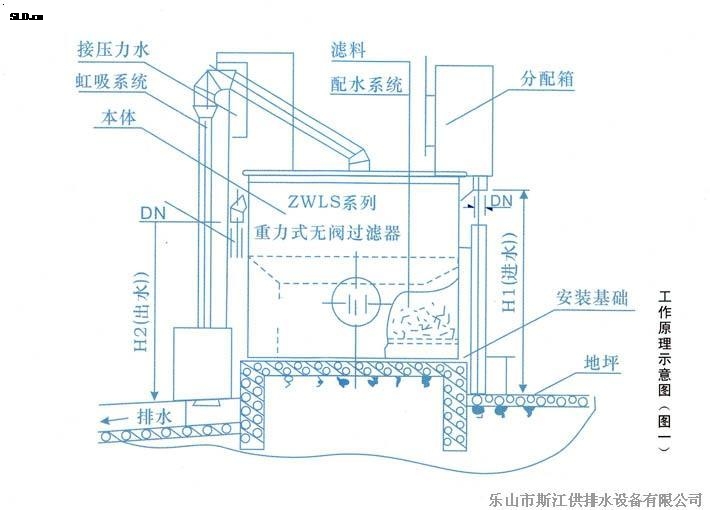

• 首先原水在重立作用下，或压力作用下自进水管进入高效精滤机，被挡板分散进入浑水区，再从浑水区经过滤料层，承托层、网板进入集水区。原水中的悬浮物等浊质被截留和附着在滤料层的表面及滤料层之中，进入集水区的水为滤后清水。清水在滤前与滤后两液面位差作用下或原水压力作用下，自集水区沿数条冲、清水管自下而上进入清水区，再从清水区溢入顶部的多角集水槽，沿集水槽流至出水管，以重力流出高效精滤机。

• 随着过滤的持续进行，滤料层中截留和吸附的悬浮物等浊质逐渐增多，同时滤料过滤的阻力也逐渐增大，过滤速度也在逐渐减小，原水在虹吸上升管内的液面也逐渐上升。滤罐在过滤并开始向罐外产水的初期，或反冲洗后重新产水的初期，原水在虹吸上升管内的液面与滤罐内清水区的液面高度是相同的，随着滤料层阻力的增加，滤速逐渐减小，原水在虹吸上升管内正是从该起始液面逐渐上升的。当液面升至“反冲洗前，管内最高水位”时，说明滤料层的阻力达到了最大允许阻力，即达到了“期终水头损失”。如果急促过滤产水，滤后水的浊度将不合格，也正是此时，高效精滤机随即自动进入以下所述的反冲洗过程。

• 原水不断自进水管进入虹吸上升管在辅助虹吸管的管口处，进入辅助虹吸管并沿该管下跌，在下跌过程中通过“抽气三通”，并带走“抽气三通”侧管内的空气，而“抽气三通”侧管是连接虹吸管系统倒置U型管顶部的，这样，“抽气三通”就抽吸了虹吸管系统倒置U型管顶部和虹吸下降管内的空气，由于虹吸下降管的下部管口在排水水封内被水封住管口，于是倒置U型管顶部及虹吸下降管内逐渐形成负压，并且真空度逐渐增大，水封内的水在虹吸下降管的液面从“反冲洗前，管内最低水位”迅速上升，并越过倒置U型管顶部，与虹吸上升管内的原水汇合，形成虹吸，原水沿虹吸下降管下跌，于是反冲洗开始了，清水自清水区沿数条连通管，清水管由上而下进入集水区，从集水区通过网板、承托层，自下而上反冲滤料，使滤层处于膨胀，滤料相互摩擦、碰撞状态，被截留和吸附在滤料层内的悬浮物等污物随水流通过浑水区，进入虹吸管系，沿虹吸上升管，虹吸下降管进入排水水封井，流至下水管网。在反冲洗过程中，清水区内的水面迅速下降，同一体相隔的另一室的清水，进入正在反冲洗的一室内，参与反冲洗，以保证足够的冲洗时间。当清水区内的水面降至虹吸破坏斗管口时，空气自虹吸破坏斗的管口进入倒置U型虹吸管系的顶部，于是虹吸被破坏，虹吸管系内的反冲洗水断流，反冲洗结束。同时，处于膨胀状态的滤料层的滤料下落，原水仍进入浑水区，经滤料层，开始了又一个周期的过滤。如此周而复始地过滤，反冲洗，过滤……
