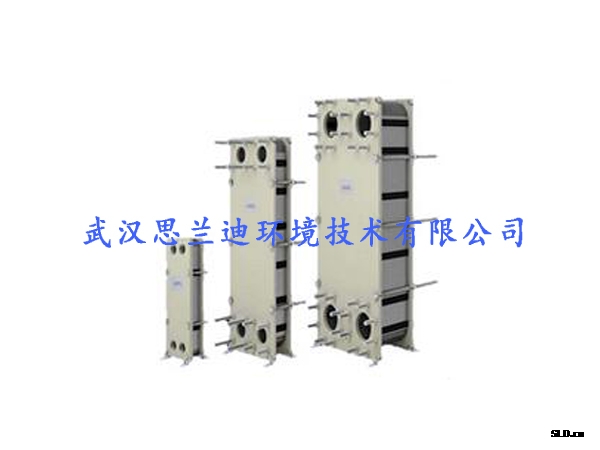

游泳池设备——阿法拉伐板式换热器
来源：http://www.0546e.com/ 作者：武汉itb8888通博泳池水处理设备厂家 时间：2017/6/7 16:09:11 分类：锅炉加热系列 浏览：152次
阿法拉伐板式换热器概述
板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。上有四个角孔，供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替的流至各自的通道内，形成热交换。流体的流量、物理性质、压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成了许多支承点，足以承受介质间的压力差。
金属板和活动压紧板悬挂在上导杆上，并由下导杆定位，而杆端则固定在支撑柱上，但如果其中一种液体或两种液体在换热器内不止通过一次，则接口应开在固定板和活动压紧板上。
阿法拉伐板式换热器型号
| 型式 | 连接口径 | 标准最大流量 | 最大使用压力 | 最大试验压力 | 最大传热面积 |
| mm | m3/h | kg/cm2G | kg/cm2G | m2 | |
| T2B | 25 | 8 | 16 | 21 | 1 |
| M3 | 32 | 14 | 16 | 21 | 3 |
| T5M | 50 | 50 | 16 | 21 | 5 |
| M6 | 50 | 45 | 25 | 33 | 37 |
| M6M | 50 | 45 | 25 | 33 | 35 |
| TS6M | 65 | 72 | 25 | 33 | 37 |
| TL6B | 65 | 72 | 25 | 33 | 35 |
| M10B | 100 | 190 | 25 | 33 | 100 |
| M10M | 100 | 190 | 25 | 33 | 60 |
| TL10B | 100 | 190 | 30 | 39 | 250 |
| M15B | 150 | 390 | 30 | 39 | 370 |
| M15M | 150 | 390 | 20 | 26 | 230 |
| T20B | 200 | 700 | 30 | 39 | 425 |
| T20P | 200 | 700 | 30 | 39 | 425 |
| T20M | 200 | 700 | 30 | 39 | 410 |
| TS20M | 200 | 540 | 30 | 39 | 85 |
| MX25B | 200/250 | 900 | 30 | 39 | 1,000 |
| MX25M | 200/250 | 900 | 25 | 33 | 1,000 |
| M30 | 300/350 | 1,400 | 25 | 33 | 1,400 |
| TL35B | 300/350 | 1,800 | 30 | 39 | 2,200 |
